农药专用烘干机(广东广康生化科技股份有限公司)

农药专用烘干机(广东广康生化科技股份有限公司)

应用客户:广东广康生化科技股份有限公司
选用产品::闪蒸干燥机、盘式干燥机
物料:: 农药
简介:农药,目前世界上统一的英文名为pesticide——即为“杀害药剂”,但实际上所谓的农药系指用于防治危害农林牧业生产的有害生物(害虫、害螨、线虫、病原菌、杂草及鼠。以后,通过较长期的发展的生产和生活过程,逐渐认识到一些天然具有防治农牧业中有害生物的性能。到17类等)和调节植物生长的化学药品和生物药品。通常把用于卫生及改善有效成分物化性质的各种助剂也包括在内。

详细说明

物料概述:

农药,目前上统一的英文名为pesticide——即为“杀害药剂”,但实际上所谓的农药系指用于防治危害农林牧业生产的有害生物(害虫、害螨、线虫、病原菌、杂草及鼠。以后,通过较长期的发展的生产和生活过程,逐渐认识到一些天然具有防治农牧业中有害生物的性能。到17类等)和调节植物生长的化学药品和生物药品。通常把用于卫生及改善有效成分物化性质的各种助剂也包括在内。



概述:

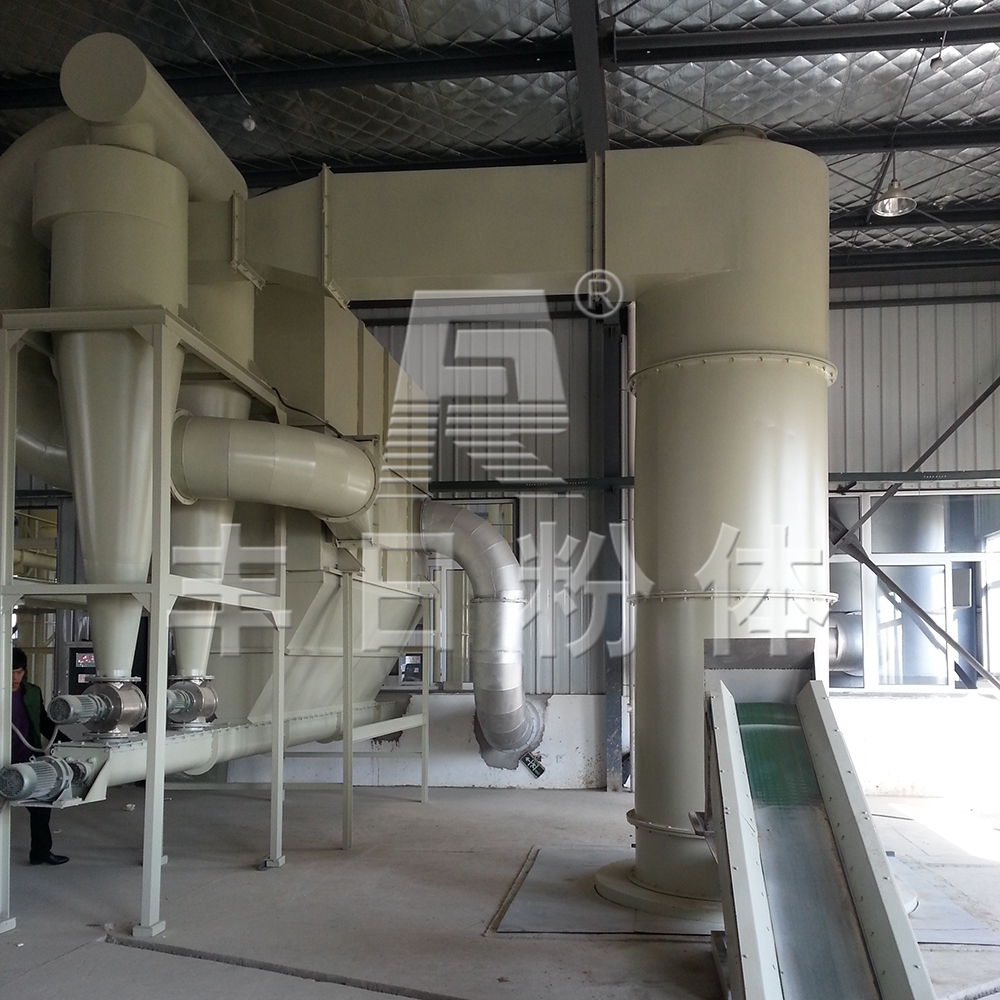

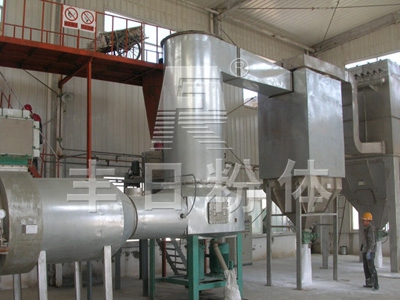

XSG系列旋转闪蒸干燥机是我厂在引进、吸收国外先进技术的基础上,自行开发成功的新型干燥设备。该机技术先进,设计合理,结构紧凑,适用范围广,生产能力大,产品质量好,效率高,节能,在一个设备内干燥、粉碎、筛分一次性完成,消除环境污染,整机性能达到国际先进技术水平。


原理:
热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室,对物料产生强烈的剪切、吹浮、旋转作用,于是物料受到离心、剪切、碰撞、摩擦而被除数微粒化,强化了传质传热。在干燥机底部,较大较湿的颗粒团在搅拌器的作用下被机械破碎,湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升,在上升过程中进一步干燥。由于气固两相作旋转流动,固相惯性大于气相,固气两相间的相对速度较大,强化两相间的传质传热,所以该机生产强度高。


特点:
● 多种加料装置供选择,加料连续稳定,过程中间不会产生架桥现象。
● 干燥机底部设置特殊的冷却装置,避免了物料在底部高温区产生变质现象。
● 特殊的气压密封装置和轴承冷却装置,有效延长传动部分的使用寿命。
● 特殊的分风装置,降低了设备阻力,并有效提供了干燥器的处理风量。
● 干燥室装有分级环及旋流片,物料细度和终水份可调。(如碳酸钙终水份可调节器至≤0.1%)
● 相对其它干燥方法而言,可有效增加物料比重。
● 干燥室内周向气速高,物料停留时间短,有效防止物料粘壁及热敏性物料变质现象,达到高效、快速、小设备、大生产。


适应物料:
● 无机类:硼酸、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑,各种金属氢氧化物,各种重金属盐、合成冰晶石等。
● 有机物:阿特拉津(农药杀虫剂)、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素等。
● 陶瓷类:高岭土、二氧化硅、粘土。
● 染料类:蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌,各种偶氮染料中间体。
● 食品类:大豆蛋白、胶凝淀粉、酒糟、小麦糖、小麦淀粉。


技术参数:

型号主机内经(mm)处理风量(m3/h)蒸发水量(kg/h)大装机容量(KW)大高度(m)占用平面(m2)
XSG-44001150-230058-7321.44.627
XSG-66002500-5100130-16334.25.539
XSG-88004500-9000238-29763.56.040
XSG-1010007000-13500345-430686.555
XSG-12120010000-20000515-645946.862
XSG-14140016600-28000730-9101307.089
XSG-16160018000-38100962-12031607.2160

注:1.水分蒸发量是以进风温度为200℃、出风80℃计 2、装机容量为基本数据,可根据物料性能改变。3、占地面积根据实际情况布置,表中数据仅供参考。

产品介绍

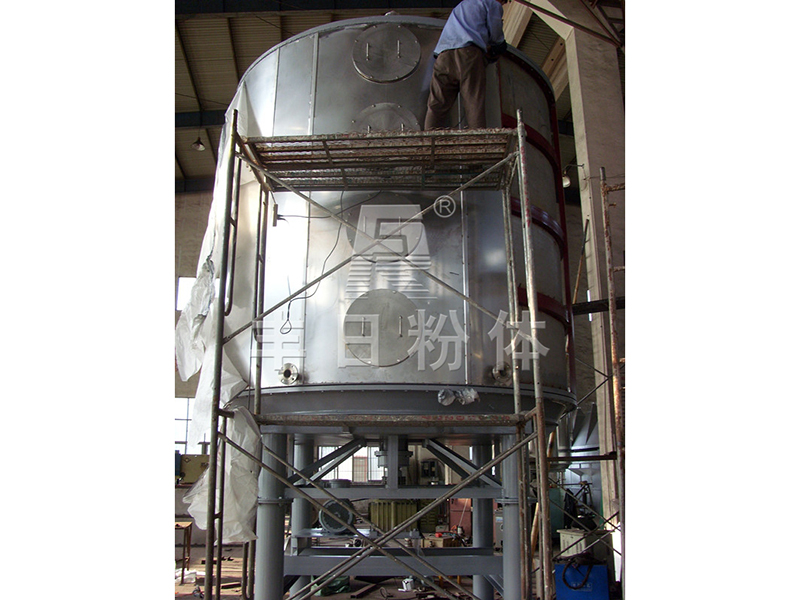

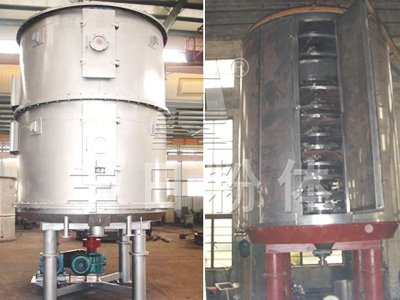

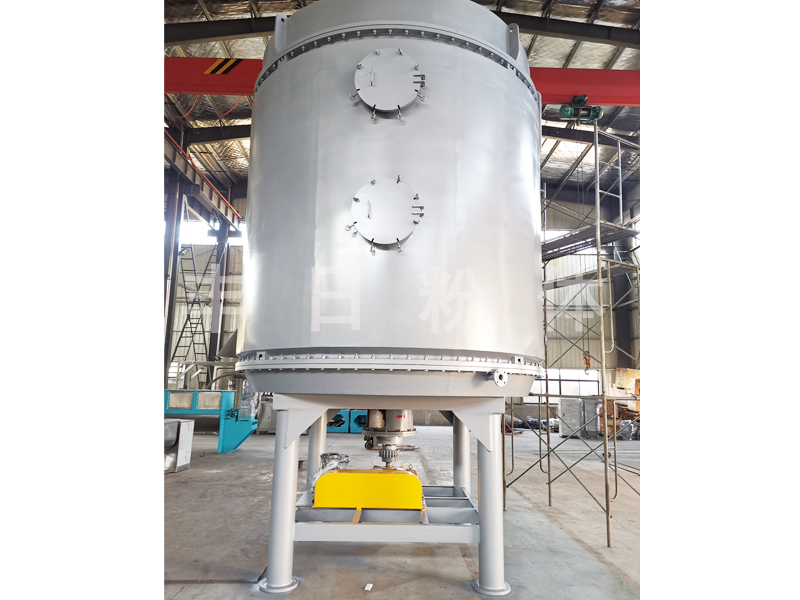

  盘式连续干燥器是一种高效的传导型连续干燥设备。其独特的结构和工作原理决定了它具有热效率高、能耗低,占地面积小、配置简单、操作控制方便、操作环境好等特点,广泛适用于化工、医药、农药、食品、饲料、农副产品加工等行业的干燥作业。在各行业使用实践中深受好评。现生产制造常压、密闭、真空三大类型、1200、1500、2200、3000四种,A(碳钢)、B(接触物料部分均布不锈钢)、C(在B的基础上,增加蒸汽管路、主轴及支架为不锈钢,筒体和盖顶内衬不锈钢)。三种材质,干燥面积4~180m 2,共几百种型号的系列产品,并能提供与之相配套的种辅助设备,可满足用户对各种物料进行干燥的需要。


工作原理
  湿物料自加料器连续地加到干燥器上部层干燥盘上,带有耙叶的耙臂作回转运动使耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面,在小干燥盘上的物料被移送到外缘,并在外缘落到下方的大干燥盘外缘,在大干盘上物料向里移动并从中间落料口落如下一层小干燥盘中。大小干燥盘上下交替排列,物料得以连续地流过整个干燥器。中空的干燥盘内通入加热介质,加热介质形式有饱和蒸汽、热水和导热油,加热介质由干燥盘的一端进入,从另一端导出。已干物料从后一层干燥盘落到壳体的底层,后被耙叶移送到出料口排出。湿份从物料中逸出,由设在顶盖上的排湿口排出,真空型盘式干燥器的湿气由设在顶盖上的真空泵口排出。从底层排出的干物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干料返混机构、引风机等辅机,可提高其干燥的生产能力,干燥膏糊状和热敏性物 料,可方便地回收溶剂,并能进行热解和反应操作。



性能特点
(一)调控容易、适用性强
◎通过调整料层厚度、主轴转速、耙臂数量、耙叶型式和尺寸使干燥过程达到佳。
◎每层干燥盘皆可单独通过入热介质或冷介质、对物料进行加热或冷却,物料温度控制准确、容易。
◎物料的停留时间可以调整。
◎物料的流向单一、无返混现象,干燥均匀、质量稳定、不需要再混合。
(二)操作简便、容易
◎干燥器的开车、停车操作非常简单。
◎停止进料后,传送物料垢耙叶能很快地排空干燥器内的物料。
◎通过特殊的大检视门的视镜,可以对设备内进行很仔细的清洗和观察。
(三)能耗低
◎料层很薄,主轴转速低,物料传送系统需要的功率小,电耗少。
◎以传导热进行干燥,热效率高,能量消耗低。
(四)操作环境好,可回收溶剂,粉尘排放符合要求
◎常压型:由于设备内气流速度低,而且设备内湿度分布上高下低,粉尘很难浮到设备顶部,所以顶部排湿口排出的尾气中几乎不含有粉尘。
◎密闭型:配备溶剂回收装置,可方便地回收载湿气体中的有机溶剂。溶剂回收装置简单,回收率高,对于易燃、易爆、有毒和易氧化的物料,可用氮气作为载湿气体进行闭路循环,使之安全操作。特别适用于易燃、易爆、有毒物料的干燥。
◎真空型:在真空状态下操作的盘式干燥器,特别适用于热敏性物料的干燥。
(五)安装方便、占地面积小
◎干燥器整体出厂,整体运输,只需吊装就位,安装定位非常容易。
◎由于干燥盘层式布置、立式安装,既使干燥面积很大,占地面积也很小。

技术特性
(一)干燥盘
◎设计压力:一般为0.4MPa,大可达1.6MPa。
◎高使用压力:一般≤0.4MPa,高可达1.6MPa。
◎加热介质:蒸汽、热水、导热油、干燥盘温度100℃时使用热水加热,100℃~150℃时用≤0.4MPa饱和水蒸汽或者过热蒸汽加热,150℃~320℃时用导热油加热,>320℃时可采用电、导热油、熔盐等方式加热。
(二)物料传送系统
◎主轴转速:1~10转分,电磁或变频无极调速。
◎耙臂:每层干燥盘上有2~8支固定在主轴上的耙臂。
◎耙叶:绞接在耙臂上,能随盘面上下浮动保持接触,有多种形式。
◎碾滚:对易结块和需要粉碎的物料,在适当位置配加碾滚,可以强化传热和干燥过程。
(三)壳体有常压、密闭、真空三种型式
◎常压型:圆筒或八棱柱型,有整体和对开两种结构。加热介质进出口主管道可以在壳体内,也可以在壳体外。
◎密闭型:圆筒型壳体,能承受5Kpa内压,加热介质进出口主管道可以在壳体内,也可以在壳体外。
◎真空型:圆筒型壳体,设计压力为0.1Mpa,加热介质进出口主管道在壳体内。
(四)空气加热器
一般在蒸发量较大的情况下使用,以增强干燥效率。

适应物料
干燥 热解 燃烧 冷却 反应 升华
◎有机化工产品◎ 无机化工产品◎ 医药、食品◎ 饲料、肥料

规格外径mm高度mm干燥面积m2功率 Kw
1200/4Φ185027183.31
1200/631384.9
1200/835586.61.5
1200/1039788.2
1200/1243989.92.2
1500/6Φ210030228.0
1500/8344210.7
1500/10386213.4
1500/12428216.13.0
1500/14470218.8
1500/16512221.5
2200/6Φ2900331918.5
2200/8373924.6
2200/10415930.84.0
2200/12457936.9
2200/14499943.15.5
2200/16541919.3
2200/18583955.47.5
2200/20625961.6
2200/22667967.711
2200/24709973.9
2200/26751980.0

规格外径mm高度mm干燥面积m2功率 Kw
2500/6Φ3150331926.34
2500/8373935
2500/10415943.85.5
2500/12457952.5
2500/14499961.37.5
2500/16541970
2500/18583978.811
2500/20625987.5
2500/22667996.3
2500/24709910513
2500/267519113.8
3000/8Φ380040504811
3000/10465060
3000/12525072
3000/14585084
3000/16645096
3000/18705010813
3000/207650120
3000/228250132
3000/248850144
3000/26945015615
3000/2810050168
